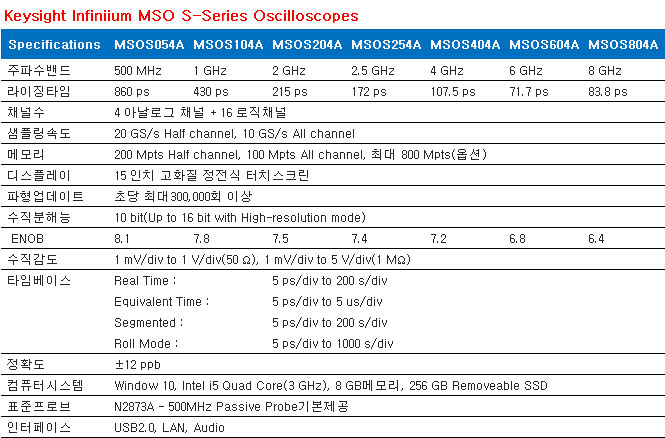

주요특징 사양

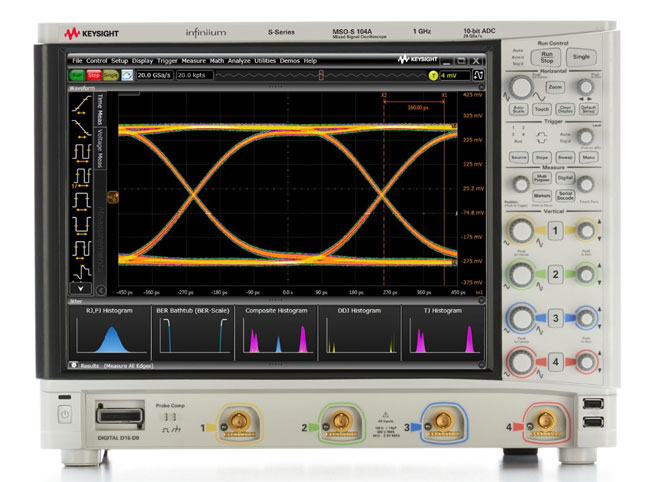

Infiniium S-시리즈 오실로스코프


 뛰어난 측정을 위한 새로운 표준

  • 500 MHz ~ 8 GHz 주파수 대역폭
  • 업계 최고의 신호 무결성으로 가장 정확한 신호 표현 확인 : 10-비트 ADC, 저노이즈 프런트 엔드, 뛰어난 시간축, 하드웨어의 신호 처리, 그리고 반응성이 뛰어난 딥 메모리
  • 250 GB 착탈식 SSD, 강력한 마더보드, 고속 데이터 오프로드, 정전식 터치스크린을 갖춘 최상의 고급 플랫폼으로 측정 과제 충족
  • 50가지의 자동화된 측정이 있고 100개의 프로브를 지원하는 소프트웨어로 필요에 부합하는 솔루션 탐색

 보다 혁신적인 기술로 측정 개선

  • 강력하고 유연한 사용자 인터페이스와 오프라인 분석 기능
  • 포괄적인 소프트웨어 어플리케이션 라인과의 호환
  • 전력 무결성 측정을 위한 최적의 솔루션을 포함하는 광범위한 프로빙 솔루션, N7020A 파워 레일 프로브
  • CAN, LIN, PCI Express, FlexRay, I 2 C, SATA, USB, MIPI D-PHY, RS-232/UART 등을 포함하는 프로토콜 어플리케이션 솔루션 이용 가능


S-시리즈 분석 어플리케이션
신호 지터 원인에 대한 통찰력을 확보하십시오.


  • 완전한 오프라인 기능이 실리콘 디버그를 통해 시뮬레이션에서 테스트를 수행하도록 지원
  • 오실로스코프에서 바로 실행할 수 있는 전력 측정 전체 패키지를 제공하는 전력 어플리케이션
  • 이퀄라이제이션을 통해 거의 닫혔던 eye 열기


S-시리즈 프로토콜 어플리케이션
설계 디버깅을 단순화 하십시오.


  • 19개가 넘는 프로토콜 디코더 제공
  • 특정 프로토콜을 위해 DSO 또는 MSO 물리 계층 수집을 패킷으로 변환
  • 시간 상관된 추적 마커를 사용해서 물리 및 프로토콜 계층 정보 간에 신속히 전환



S-시리즈 호환 프로브
적합한 프로브로 측정 신뢰성을 개선시키십시오.


  • 100개 이상의 전압 및 전류 프로브 지원
  • 프로브 팁에 대한 가장 정확한 교정의 Precision Probe
  • 이용 가능한 극한 환경 프로빙 솔루션: 극한 온도, 고감도 전류, 전력 무결성
