33200 Series

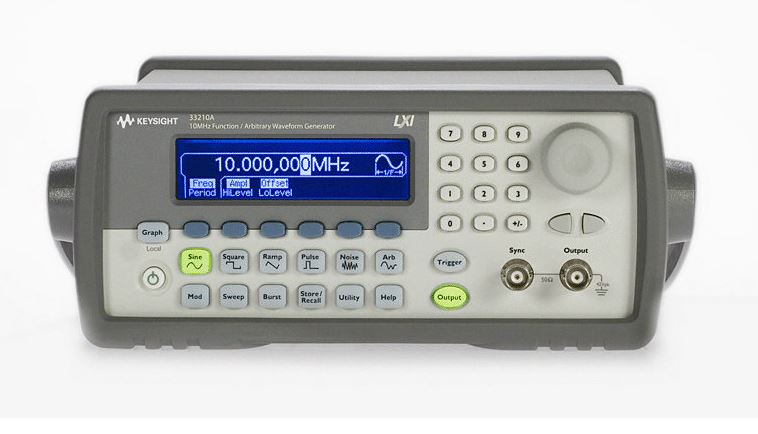

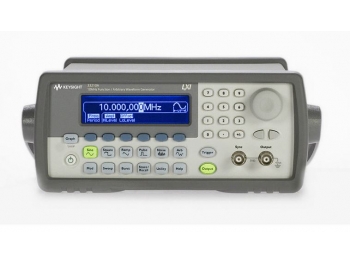

33210A - 10MHz Waveform Generator
옵션 임의 파형 생성을 지원하는 키사이트 33120A 10MHz 펑션 발생기는 기본 펑션 및 파형에 대한 뛰어난 성능을 저렴한 가격에 제공합니다. 표준 파형, 펄스 및 임의 파형(옵션)을 제공하는 이 펑션 발생기는 동급 최고의 주파수 안정성 및 최저 왜곡을 자랑합니다.
옵션 임의 파형 생성을 지원하는 키사이트 33120A 10MHz 펑션 발생기는 기본 펑션 및 파형에 대한 뛰어난 성능을 저렴한 가격에 제공합니다. 표준 파형, 펄스 및 임의 파형(옵션)을 제공하는 이 펑션 발생기는 동급 최고의 주파수 안정성 및 최저 왜곡을 자랑합니다.
주요특징 및 사양 |
◆ 계측기 특징
- USB, GPIB 및 LAN(LXI) 인터페이스 포함
- 신호 설정의 시각적인 검증을 위한 그래프 모드
- 옵션 001은 동기 채널에 다단위(multiple-unit) 링크를 제공함
◆ 파형 생성
- 10MHz의 정현 및 사각 파형
- 옵션 002는14비트, 50MSa/s 8K-point 임의 파형 발생기를 제공함
- 램프, 삼각, 노이즈, 가변 에지 펄스 생성 및 DC 파형
- AM, FM 및 PWM 변조, 선형과 로그 스위프 및 모든 버스트 모두 기본제공
Overview of Keysight Waveform Generators | |||
Keyspcifications | 33210A | 33220A | 33250A |
채널수 | 1 | 1 | 1 |
정현파 주파수 | 10MHz | 20MHz | 80MHz |
표준파형 | 정현,사각, 삼각,램프,펄스 | 정현,사각, 램프,삼각, 펄스,노이즈,DC | |
노이즈,DC | sin(x)/x,지수형 상승및하강, Cardiac | ||
임의파형 | 옵션 2~8K 포인트 | 2~64K 포인트 | |
샘플링속도, 분해능 | 50MSa/s, 14비트 | 50MSa/s, 14비트 | 200MSa/s, 12비트 |
변조유형 | AM, FM, PWM, 스위프 | AM, FM, FSK, PWM | AM, FM, FSK,스위프 |
버스트 | 스위프 및 버스트 | 버스트 | |
버스트 | 게이트, N-사이클 | ||
스위프 | 선형, 로그및 주파수리스트 | ||
노이즈생성 | 7MHz | 9MHz | 50MHz |
펄스폭범위 | 40ns | 20ns | 20ns |
인터페이스 | USB, LAN(LXI-C), GPIB | USB, LAN(LXI-C), GPIB | GPIB, RS232C |
