EPM Series
주요특징 및 사양 |
주파수 범위: 9kHz ~ 110GHz(센서에 따라 다름)
넓은 동적 범위: -70 ~ +44dBm(센서에 따라 다름)
E-시리즈 센서를 위해 속도 2배 개선: 초당 최대 400회 판독
LAN LXI-C 및 USB 연결로 GPIB 능가
E4418B, E4419B 파워 미터와 코드 호환*
436A, 437B 및 438A 파워 미터와 코드 호환(옵션 200)
측정 채널 증가: USB 호스트(옵션)로 연결된 두 개의 추가 U2000 시리즈 파워 센서가 있는 최대 3개 채널
외부 트리거 입/출력 기능(옵션)으로 주파수/전력 스위프 측정 자동화
◆ 일관된 결과 및 향상된 기능

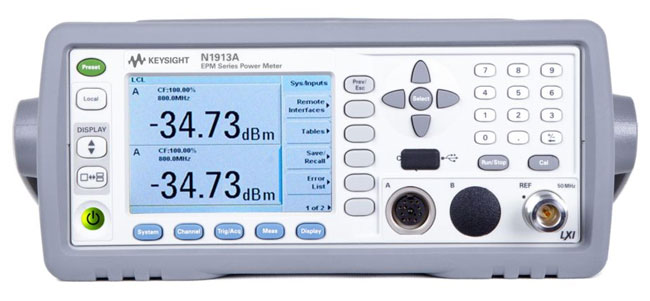

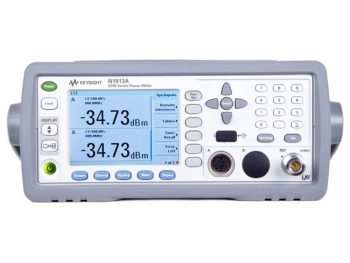

N1913A 및 N1914A EPM 시리즈 파워 미터로 벤치/랙 및 현장 어플리케이션을 위한 반복 가능하고 신뢰할 수 있는 결과를 확보하십시오.
이들 파워 미터는 빠르고 정확한 평균 전력 측정을 위해 초당 최대 400회 판독의 측정 속도를 제공할 뿐만 아니라, 업계 최초로 컬러 LCD 화면을 장착하여 테스트 데 이터를 보다 쉽게 확인하고 분석할 수 있도록 지원합니다.
기존의 듀얼 채널 파워 미터에 비해 주목할 만한 점은, USB 호스트(옵션)로 EPM 시리즈 파워 미터를 U2000 시리즈 USB 파워 센서에 연결하여 4채널 전력 측정을 수행할 수 있다는 것입니다.
USB 호스트(옵션)로 U2000 시리즈 USB 파워 센서를 EPM 시리즈 파워 미터에 연결하고 4채널로 전력을 측정하십시오.
◆ 구형 파워 미터와의 코드 호환성
N1913A 및 N1914A는 구형 키사이트 EPM 시리즈 파워 미터를 대체하기 위해 설계된 사용자 친화적인 다기능 대체품으로, E4418B 및 E4419B EPM 시리즈 코드와 호환될 뿐만 아니라* N191xA-200 옵션의 436A, 437B, 438A 파워 미터 코드와도 호환됩니다.
◆ 다양한 센서 옵션
N1913A및 N1914A EPM 시리즈 파워 미터는 8480 단종 모델을 포함하여 모든 E9300 시리즈 센서(E9320 시리즈 센서 제외), E4410 시리즈 센서, N8480 시리즈 센서와 호환됩니다.
Keysight N1913A / N1914A EPM Series Power Meter | |
Key Mesurement Functions | |
N1913A | Single Channel Average Power Meter |
N1914A | Dual Channel Average Power Meter |
Compatible power sensors | 8480 Series |
E9300 E-Series | |
E4412A/E4413A | |
U2000 Series | |
U8480A Series | |
U2040x Series (except U2049X Series & in Average Mode only) | |
Frequency Range | 9 kHz to 110 GHz, sensor dependent |
Power Range | –70 to +44 dBm (100 pW to 25 W), sensor dependent |
Single sensor dynamic range | 90 dB maximum (E-Series power sensors) |
50 dB maximum (8480 Series power sensors) | |
55 dB maximum (N8480 Series power sensors) | |
80 dB maximum (U2000 Series USB power sensors) | |
55 dB maximum (U8480A Series USB power sensors) | |
96 dB maximum (U2040x Series, except U2049X Series&in Average Mode only) | |
Display units | Absolute: Watts or dBm |
Relative: Percent or dB | |
Display resolution | Selectable resolution of: 1.0, 0.1, 0.01 and 0.001 dB in logarithmic mode, |
or 1, 2, 3 and 4 significant digits in linear mode | |
Default resolution | 0.01 dB in logarithmic mode or three digits in linear mode |
