USB VNA Series

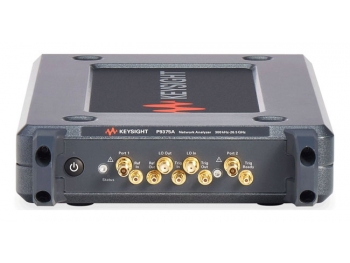

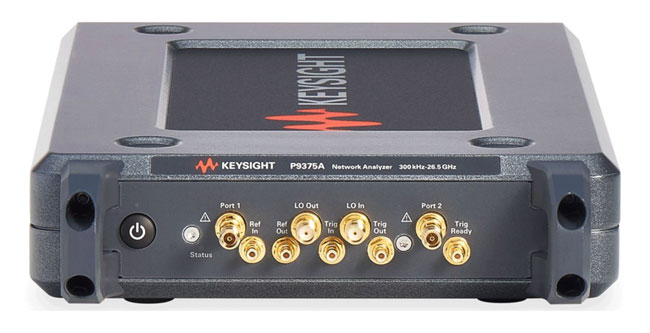

P937xA 시리즈 - USB Vector Network Analyzer
키사이트 최초의 소형 벡터네트워크 분석기(VNA)인 P937xA 시리즈는 저렴한 전체 2 포트 VNA로 테스트 규모를 크게 줄입니다. VNA는 소형 섀시에 패키지되어 있으며 강력한 처리 기능을 갖춘 외부 컴퓨터에서 제어됩니다.
키사이트 최초의 소형 벡터네트워크 분석기(VNA)인 P937xA 시리즈는 저렴한 전체 2 포트 VNA로 테스트 규모를 크게 줄입니다. VNA는 소형 섀시에 패키지되어 있으며 강력한 처리 기능을 갖춘 외부 컴퓨터에서 제어됩니다.
주요특징 및 사양 |
키사이트 Streamline 시리즈 USB 벡터 네트워크 분석기
기능 손상이 전혀 없는 컴팩트 폼 확보
벤치, 모듈러, USB 플랫폼 전체에 걸쳐 일관된 기술, 사용자 인터페이스, 자동화된 코드 기능 확보
주파수 범위 300kHz ~ 26.5GHz
컴팩트하고, 휴대가 쉬우며, 연결이 용이함
테스트 포트 개수를 최대 4개까지 증대시키는 능력
테스트 위치 간 간편하게 컴팩트 VNA 공유
키사이트 고성능 VNA와 동일한 GUI와 측정 과학
언제든 주파수 및 소프트웨어 업그레이드 수신
테스트 규모 크게 감소

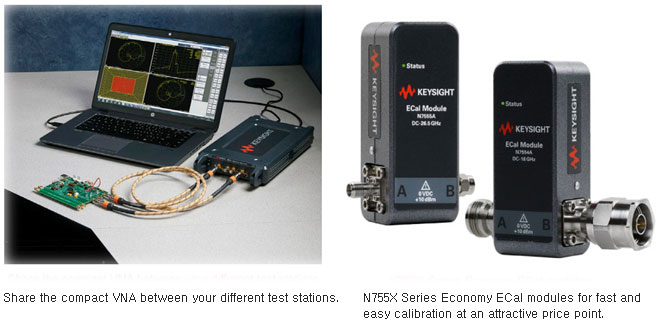

테스트 위치 간 간편하게 벡터 네트워크 분석기(VNA) 공유
신뢰할 수 있는 키사이트 VNA(PNA, ENA, PXI VNA)와 동일한 교정 및 측정 과학을 통해 일관된 측정 결과 획득
동일한 직관적 GUI로 VNA 모델 간 스위칭 비용 감소
모든 전자 교정(ECal) 모듈 지원
Keysight Streamline Series USB Vector Network Analyzer | |||
Key Mesurement Functions | |||
Test Frequeny Range | P9370A | 300 kHz to 4.5 GHz | 2-port |
P9371A | 300 kHz to 6.5 GHz | 2-port | |
P9372A | 300 kHz to 9 GHz | 2-port | |
P9373A | 300 kHz to 14 GHz | 2-port | |
P9374A | 300 kHz to 20 GHz | 2-port | |
P9375A | 300 kHz to 26.5 GHz | 2-port | |
Test Port | 2-Port, S-parameter 50Ω, 3.5 mm connector | ||
(4-port VNA can be configured with cascaded two instruments.) | |||
Measurement Speed | 24 msec (201 points, full 2-port cal, 100 kHz IFBW) | ||
Dynamic Rage | >114 dB at 9 GHz, >110 dB at 20 GHz ( 10 Hz IFBW ) | ||
Trace Noise | >0.003 dBrms ( 1 kHz IFBW ) | ||
Stability | 0.005 dB/°C ( up to 4.5 GHz ) | ||
Data points | Max. 100,001 points (using PC with 64-bit OS) | ||
Analysis | Mixed-mode S-parameters | ||
Time domain analysis, Automatic fixture removal | |||
Scalar calibrated mixer/converter measurements | |||
Multiport calibrated measurements, | |||
Calibration capabilities | All Keysight mechanical cal kits and ECal modules | ||
인터페이스 | USB3.0 | ||
Dimension | 176 mm X 333 mm X 48 mm (WxDxH), 1.9 kg | ||
Processor Requirement | 운용시스템 : Window 10 or Window 7 SP1 (64 bit), 4 GB이상 메모리 | ||
프로세서 : Intel i5 6th Generation or newer / Intel Xeon E3 v3 or newer | |||
디스플레이 : 1024 x 768, 96 or 120 DPI |
