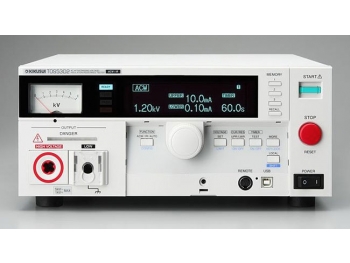

KIKUSUI TOS5300 시리즈
TOS5300시리즈」는 전기제품의 안전 확보에 필요하다고 하는 4가지의 시험 중에서 내전압 시험, 절연저항 시험을 하기 위한 시험기입니다. 출력은 5kV/100mA(AC), 6kV/10mA(DC)이며, IEC, EN, UL, VDE, JIS 등 각국의 안전규격 및 전기용품 안전법의 요구사항에 기인한 전자기기, 전자부품의 내전압/절연저항 시험이 가능합니다.
TOS5300시리즈」는 전기제품의 안전 확보에 필요하다고 하는 4가지의 시험 중에서 내전압 시험, 절연저항 시험을 하기 위한 시험기입니다. 출력은 5kV/100mA(AC), 6kV/10mA(DC)이며, IEC, EN, UL, VDE, JIS 등 각국의 안전규격 및 전기용품 안전법의 요구사항에 기인한 전자기기, 전자부품의 내전압/절연저항 시험이 가능합니다.
| 주요특징 및 사양 |
테스트 타임을 단축
생산성의 향상
0.1s부터 시험시간의 설정이 가능
높은 안정성
신개발 고효율 PWM스위칭 앰프 탑재!
AC라인의 변동에 영향을 받지 않고안정된 고전압을 출력.전압 변동이 큰 지역에서도 안심하고 신뢰성이 높은 시험이 가능.(입력전압
변동율 ±0.3%)
인가 전압을 시간 제어 가능
인가 전압을 시간 제어 가능
규격 시험이나 피시험물에 필요
이상의 스트레스를 주는 것을 방지
사용하기 편리함과 안전성을 추구
제어부・출력단자를 전면 개량!
출력단자의 돌기물을 없애고 신기구의 LOW 단자를 장비 프런트 패널에 보호용 커버를 설치하는 등, 생산
현장을 고려한 안전성과 편리성을 추구.
TOS300시리즈용 데이터 수집(프리웨어)
“Data Acquisition for TOS5300”는 당사 내전압 시험기
TOS5300 시리즈의 시험결과를 수집해, 관리하기 위한 소프트웨어입니다.또한, “Data
Acquisition for TOS5300”를 사용함으로서 데이터의 저장, 검색, 인쇄를 간단히 할 수 있고, 또한 시험의 실행, 정지를 PC로부터 간단히 할 수 있습니다.
| KIKUSUI TOS5300 시리즈 내전압/절연저항 시험기 | |||
| Model Number | TOS5300 | TOS5301 | TOS5302 |
| 테스트기능 | ACW | ACW/DCW | ACW/IR |
| AC내전압(ACW) | 5 kV | 5 kV | 5 kV |
| - 출력전압범위 | 0.05 kV to 5.00 kV | ||
| - 출력전압분해능 | 10 V/step | ||
| - 출력전압정확도 | ±(2 % of Setting + 20 V) | ||
| - 최대정격부하 | 500 VA(5 kV/100 mA) | ||
| - 전류측정범위 | 0.01 mA to 100 mA | ||
| DC 내전압(DCW) | N/A | 6 kV | N/A |
| - 출력전압범위 | - | 0.05 kV to 6.00 kV | - |
| - 출력전압분해능 | - | 10 V/step | - |
| - 출력전압정확도 | - | ±(2 % of Setting + 20 V) | - |
| - 최대정격부하 | - | 50 W(5 kV/10 mA) | - |
| - 전류측정범위 | - | 0.01 mA to 10 mA | - |
| 절연저항(IR) | N/A | N/A | 0.03 MΩ to 5 GΩ |
| - 출력전압범위 | - | - | 25 V to 1000 V |
| - 출력전압리플 | - | - | 10 Vp-p or Less |
| - 출력전압정확도 | - | - | -0 %, 5 % |
| - 측정전류 | 1 mA | ||
| 인터페이스 | USB, Remote, Signal I/O | ||
