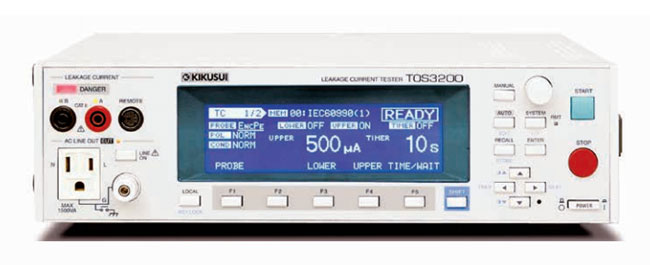

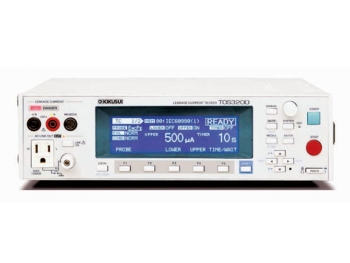

TOS3200 - 누설전류시험기
주요특징 및 사양 |
누설 전류 테스터 TOS3200은 의료용 전기 장비가 아닌 일반 전기 장비에 대해 누설 전류 (터치
전류 및 보호 도체 전류) 테스트를 수행하도록 설계되었습니다.
적용 가능한 IEC, UL, JIS 및 기타 표준과 전기 제품 및 재료 안전법의 요구 사항을 준수하는 테스트를 수행 할 수 있습니다. 본체의 메모리에는 정보 기술 장비, 가전 제품, 오디오, 비디오 전자 기기, 등기구, 모터 구동 전동 공구 및 측정 용 전기 장비에 대한 IEC / JIS 표준에 규정 된 51 가지 유형의 테스트 조건이 저장됩니다. 전기 기기 및 재료 안전법에 따라 제어 할 수 있으므로 간단한 패널 조작으로 표준 테스트를 수행 할 수 있습니다.
적용 가능한 IEC, UL, JIS 및 기타 표준과 전기 제품 및 재료 안전법의 요구 사항을 준수하는 테스트를 수행 할 수 있습니다. 본체의 메모리에는 정보 기술 장비, 가전 제품, 오디오, 비디오 전자 기기, 등기구, 모터 구동 전동 공구 및 측정 용 전기 장비에 대한 IEC / JIS 표준에 규정 된 51 가지 유형의 테스트 조건이 저장됩니다. 전기 기기 및 재료 안전법에 따라 제어 할 수 있으므로 간단한 패널 조작으로 표준 테스트를 수행 할 수 있습니다.

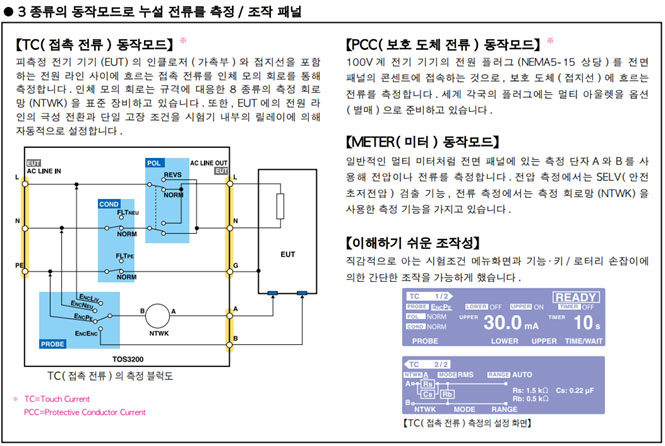

- 터치 전류 (TC), 보호 도체 전류 (PCC) 및 METER 모드의 3 가지 작동 모드에서 누설 전류를 측정합니다.
- 일반적인 전기 장치의 터치 전류를 측정하기 위해 테스터에는 8 가지 유형의 측정 회로 네트워크가 통합되어 습니다.
- DC / RMS / PEAK 측정 가능, 최대 RMS가 30mA 인 "진정한 제곱 값"실현
- 사용하기 쉬운 조작성
- 독립 테스트와 자동 테스트 중 선택 가능
- 사전 설정된 51 가지 안전 표준 테스트
- 교정 만기 제한 제어 기능
- 유틸리티 소프트웨어 (프리웨어)는 다운로드 할 수 있습니다 (more ...) . 이를 통해 TOS3200 테스트 조건 쓰기 및 읽기, 테스트 결과 읽기, 테스트 제어 (실행 및 중지), 측정 된 누설 전류 값 및 기타 기능을 읽을 수 있습니다.
KIKUSUI TOS3200 누설전류시험기 | |||
Key Specification | |||
DC 범위 | 정확도 | ||
Range 1 (30 uA to 600 uA) | ±(측정값의 5.0% + 20 uA) | ||
Range 2 (125 uA to 6.00 mA) | ±(측정값의 5.0% + 50 uA) | ||
Range 3 (1.25 mA to 30.0 mA) | ±(측정값의 5.0% + 0.5 mA) | ||
AC/AC+DC 범위 | 정확도 | ||
15 Hz ≤ f ≤ 10 kHz | 10 kHz ≤ f ≤ 1 MHz | ||
Range 1 (30 uA to 600 uA) | ±(측정값의 2.0% + 8 uA) | ±(측정값의 5.0% + 10 uA) | |
Range 2 (125 uA to 6.00 mA) | ±(측정값의 2.0% + 20 uA) | ±(측정값의 5.0% + 20 uA) | |
Range 3 (1.25 mA to 30.0 mA) | ±(측정값의 2.0% + 0.2 mA) | ±(측정값의 5.0% + 0.2 mA) | |
AC피크 범위 | 정확도 | ||
15 Hz ≤ f ≤ 1 kHz | 1 kHz ≤ f ≤ 10 kHz | ||
Range 1 (50 uA to 850 uA) | ±(측정값의 5.0% + 10 uA) ; 15 Hz ≤ f ≤ 10kHz | ||
Range 2 (175 uA to 8.50 mA) | ±(측정값의 2.0% + 20 uA) | ±(측정값의 5.0% + 50 uA) | |
Range 3 (1.75 mA to 90.0 mA) | ±(측정값의 2.0% + 0.5 mA) | ±(측정값의 5.0% + 0.5 mA) | |
전류측정분해능 | |||
i < 1 mA : □□□ uA / 1 μA | |||
1 mA i < 10 mA : □.□□ mA / 0.01 mA | |||
10 mA i < 100 mA : □□,□ mA / 0.1 mA | |||
EUT(V/I Check) 범위 | 분해능 | 정확도 | |
전압 측정 80.0 V to 250.0 V) | 0.1 V | ± (측정값의 3% + 1 V) | |
전류 측정 0.1 A to 15.00 A) | 0.01 A | ± (측정값의 5% + 30 mA) | |
미터모드(A and B) | 분해능 | 정확도 | |
AC/DC 10.000 V to 300.0 V | 0.1 V | ± (측정값의 3% + 2V) | |
AC + DC 10.000 V to 300.0 V | 0.1 V | ± (측정값의 3% + 2V) | |
AC피크 15.000 V to 430.0 V | 0.1 V | ± (측정값의 3% + 2V) | |
인터페이스 | RS232C, USB, GPIB, Signal I/O |
