주요특징 및 사양 |
GLC-9000은 범용전기(IEC 60990)장비에서 누설전류(또는 터치 전류)테스트를 수행하는데 사용됩니다.
이 테스터는 9개의 측정네트워크(또는 측정장치)와 결합하여 인체시뮬레이션을 제공하는 반면, 피 시험기기(시험중인 장비)는 IEC, UL, JIS와 같은 특정 표준 또는 규정에 따라 누설 전류 테스트를 수행합니다.
또한, IEC60990 및 기타 표준을 준수하는 50개의 사전 설정된 테스트 조건이 있으며, 일반 전기 장비를 호출하여 설정 시간을 줄일 수 있습니다. 또한 사용자 정의 설정을 위해 30 세트의 빈 메모리를 사용할 수 있습니다.
전압 측정 중에 SELV 기능 (안전 초 저전압)을 사용하여 측정 지점 간의 전압 값이 SELV 설정을 초과하는지 여부를 감지 할 수 있습니다.
컬러 LCD 디스플레이가있는 터치 패널

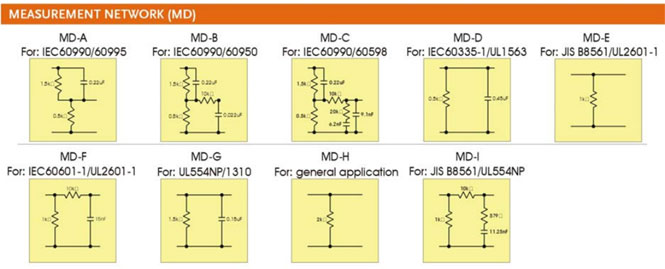

인체 저항을 시뮬레이션하는 9 가지 측정 네트워크
누설 전류의 8 가지 유형
다양한 누설 전류 측정 모드 : DC / AC / AC + DC / AC Peak
PASS / FAIL 판단에 대한 상한 및 하한 SELV / CONV 기능이있는 미터 모드
50 사전 설정 테스트 조건 IEC 60990을 준수합니다. 고객 정의에 대한 30 세트 메모리
다양한 표준 인터페이스 : RS232 / GPIB / USB 호스트 및 장치 / EXT I/O

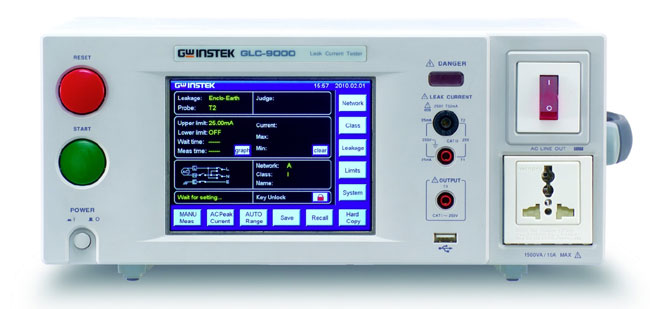

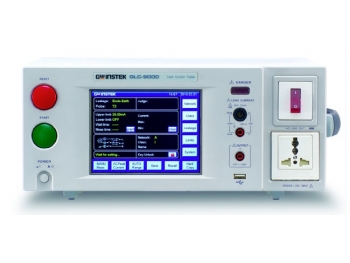

GW Instek GLC-9000 누설전류시험기 | |||
Key Specification | |||
DC 범위 | 분해능 | 정확도 | |
25.00 mA(5.00 mA to 25.00 mA) | 10 uA | ±(측정값의 0.2% + 3 디지트) | |
5.000 mA(0.500 mA to 5.000 mA) | 1 uA | ±(측정값의 0.2% + 3 디지트) | |
500.0 uA(50.0 uA to 500.0 uA) | 0.1 uA | 풀-스케일의±1.0% | |
50.00 uA(4.00 uA to 50.00 uA) | 0.01 uA | 풀-스케일의±1.0% | |
AC/AC+DC 범위 | 분해능 | 정확도 | |
20 Hz | 100 kHz | ||
25.00 mA(5.00 mA to 25.00 mA) | 10 uA | ± (측정값의 2.0% + 2 디지트 | ± (측정값의 2.0% + 10 디지트 |
5.000 mA(0.500 mA to 5.000 mA) | 1 uA | ± (측정값의 2.0% + 2 디지트 | ± (측정값의 2.0% + 10 디지트 |
500.0 uA(50.0 uA to 500.0 uA) | 0.1 uA | ± (측정값의 2.0% + 2 디지트 | ± (측정값의 2.0% + 10 디지트 |
50.00 uA(4.00 uA to 50.00 uA) | 0.01 uA | 풀-스케일의 ± 2.0% | 풀-스케일의 ± 2.0% |
AC피크 범위 | 분해능 | 정확도 | |
20 Hz | 1 kHz | ||
75.00 mA(10.00 mA to 25.00 mA) | 100 uA | ± (측정값의 2.0% + 2 디지트 | ± (측정값의 5.0% + 10 디지트 |
10.00 mA(1.00 mA to 10.00 mA) | 10 uA | ± (측정값의 2.0% + 2 디지트 | ± (측정값의 5.0% + 10 디지트 |
1.000 mA(500 uA to 1.000 mA) | 1 uA | 풀-스케일의 ± 2.5% | 풀-스케일의 ± 5.0% |
500.0 uA(40.0 uA to 500.0 uA) | 0.1 uA | 풀-스케일의 ± 4.0% | 풀-스케일의 ± 5.0% |
EUT(V/I Check) 범위 | 분해능 | 정확도 | |
전압 측정 300 V(85 V to 300 V) | 0.1 V | ± (측정값의 2.0%+10디지트) | |
전류 측정 10 A(0.5 A to 10 A) | 0.1 A | ± (측정값의 2.0%+10디지트) | |
미터모드 | |||
AC/DC 10.0 V to 300 V | 0.1 V | ± (측정값의 3%+2V) | |
AC + DC 10.0 V to 300V | 0.1 V | ± (측정값의 3%+2V) | |
AC피크 15.0 V to 430.0 V | 0.1 V | ± (측정값의 3%+2V) | |
인터페이스 | RS232C, USB, Signal I/O, 옵션GPIB |
