주요특징 및 사양　　　


GCT-9040은 40A의 최대 AC 테스트 전류를 제공하고 테스트 효율성과 신뢰성을 보장하기 위해 다른 모델과 동일한 PWM 설계를 채택합니다. 또한 대형 LCD 디스플레이, 설정 기준에 따른 100 개의 메모리 블록 및 프로그래밍 가능한 통신 인터페이스가 함께 제공되어 가독성과 편리 성이 향상됩니다.

40Aac 접지결합테스트 기능이 있는 GCT-9040은 독립형 접지 결합 테스트 작업 이외에도 GPT-9800 / 9900 / 9900A 시리즈와 같은 GWinstek 안전 테스터와 외부 연결하여 올인에 의한 사용자 제품 테스트 요구 사항을 향상시킬 수 있습니다 하나의 테스트 플랫폼. 예를 들어, 외부 연결을 통해 GPT-9802 (AC / DC 내성 테스터)를 세 가지 테스트 기능이 있는 안전 테스터 시스템으로 확장 할 수 있습니다.

또한,안전 테스터시스템을 조립 한 후에는 원래 복합기 모델에 대한 순차 테스트 기능을 실행할 수있을뿐만 아니라 동시 출력 테스트를 수행 할 수 있습니다. 동시 출력 테스트를 통해 두 명의 테스터가 DUT를 동시에 테스트하여 전체 테스트 시간을 단축 할 수 있습니다. 안전 테스터 시스템이 순차 테스트를 수행하든 동시 출력 테스트를 수행하든 GCT-9040은 활성화 제어, 최종 상태 표시 등 및 디지털 I/O의 핀 신호 출력을 포함하여 두 테스터에 대한 제어를 자동으로 획득하여 각각의 혼동을 피합니다. 테스터의 표시 등.

마지막으로, 원격 제어 및 데이터 검색과 관련하여 GCT-9040은 표준 USB (옵션 GPIB) 인터페이스를 제공하여 모든 기능을 제어 할뿐만 아니라 명령을 통해 연결된 안전 테스터 (GPT-9800 / 9900 / 9900Aseries)를 제어합니다. 측정 결과를 읽습니다.

  • AC 40A 그라운드 본드 테스터
  • 1mΩ ~ 650mΩ에서 저항 측정
  • GPT-9800 / 9900 시리즈와 연결하여 다기능 테스트 또는 동시 테스트 시스템
  • 240x64 아이스 블루 도트 매트릭스 LCD
  • 빠른 선택을위한 기능 키
  • 주의 및 상태 표시를위한 고강도 플래시
  • 전력 효율과 신뢰성있는 테스트를 향상시키는 PWM 스위칭 증폭기
  • 최대 테스트 조건 설정을위한 100 개의 메모리 블록.
  • "시작"및 "중지"원격 활성을위한 전면 패널의 원격 터미널

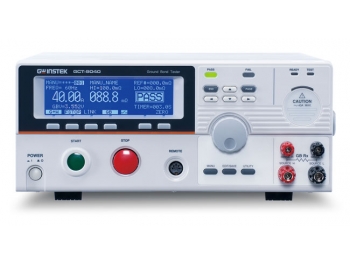

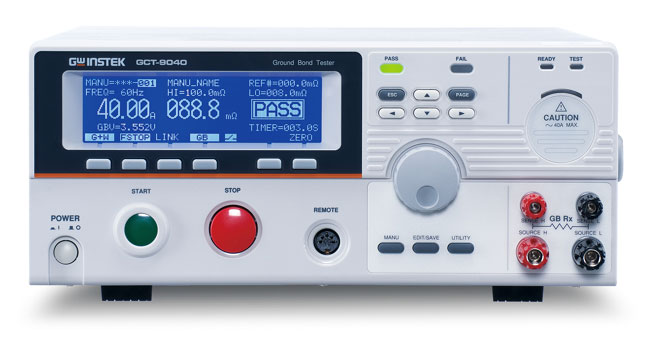

 GWinstek GCT-9040 AC Ground Bond Tester
 Key Specification　　　
 저항측정 범위1.0 mΩ to 650.0 mΩ　
 분해능0.1 mΩ　　
 정확도±(측정값의 1% + 2 mΩ)
 출력전류 범위3.00 Aac to 40.00 Aac　
 분해능 0.01 A　　
 정확도 3A to 8A : ±(1% of setting + 0.2 A), 8A to 40A : ±(1% of setting + 0.05 A)
 출력전압 범위8 Vac max　
 분해능 0.01 V　　
 정확도 ±(2% of setting + 0.05 V), ±(1% of reading + 0.02 V)
 테스트 주파수50 Hz / 60 Hz 선택　
 테스트 타임0.5 s to 999.9 s 　
 인터페이스RS232C, USB, GPIB(옵션), Signal I/O
